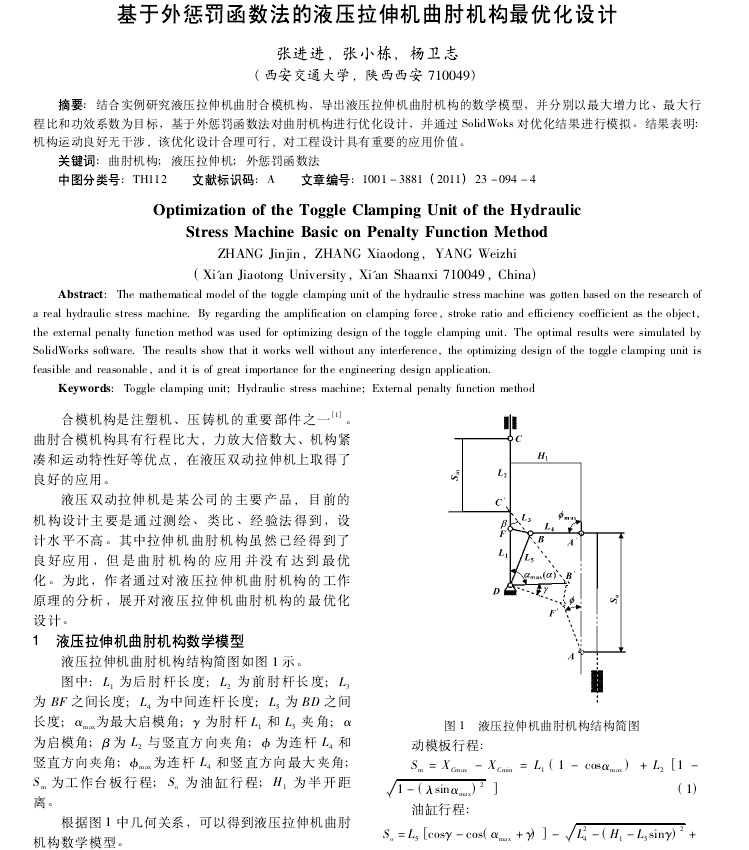

机床与液压:基于外惩罚函数法的液压拉伸机曲肘机构最优化设计

兴迪源机械 | 日期:2021-02-22

【作 者】张进进;张小栋;杨卫志;【刊 名】 机床与液压

  【摘 要】结合实例研究液压拉伸机曲肘合模机构,导出液压拉伸机曲肘机构的数学模型,并分别以最大增力比、最大行程比和功效系数为目标,基于外惩罚函数法对曲肘机构进行优化设计,并通过SolidWoks对优化结果进行模拟。结果表明:机构运动良好无干涉,该优化设计合理可行,对工程设计具有重要的应用价值。

  合模机构是注塑机、压铸机的重要部件之一,曲肘合模机构具有行程比大,力放大倍数大,机构紧凑和运动特性好等优点,在液压双动拉伸机上取得了良好的应用。液压双动拉伸机是某公司的主要产品,目前的机构设计主要是通过测绘、类比、经验法得到,设计水平不高,为此,作者通过对液压拉伸机曲肘机构的工作原理的分析,展开对液压拉伸机曲肘机构的最优化设计。

  以下是正文:
