变压器：套管均压罩液压拉伸成型

【作 者】 陈洪生;张凤举；【刊 名】 变压器

　　【摘 要】利用液压拉伸成型新工艺制造高压试验变压器套管均压罩与原手工加工方法相比较,生产效率能提高20多倍,产品质量也能得到显著提高。

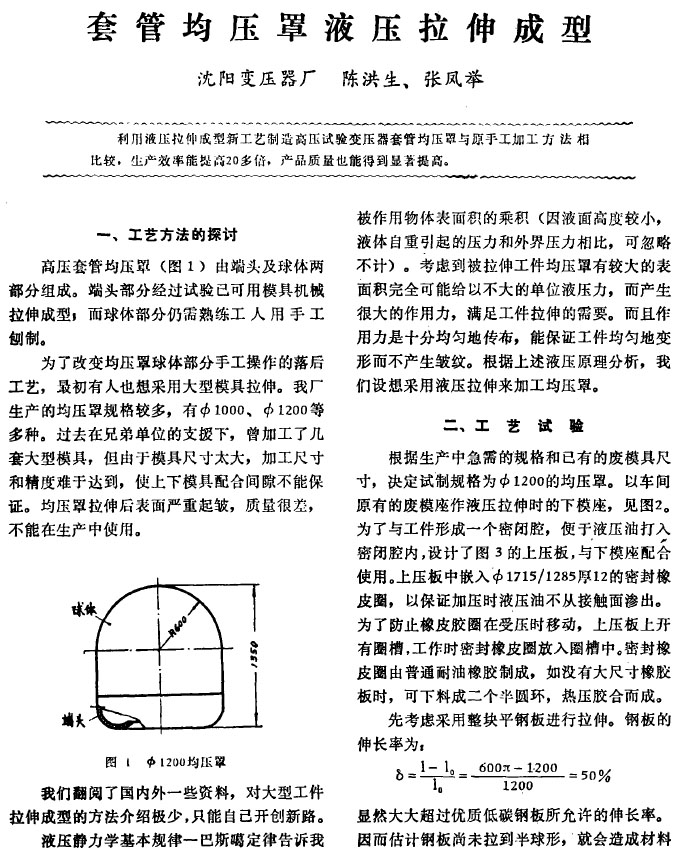

　　高压套管均压罩由端头及球体两部分组成。端头部分经过试验已可用模具机铖拉伸成型,而球体部分仍需熟练工人用手工刨制。

　　为了改变均压罩球体部分手工操作的落后工艺,最初有人也想采用大型模具拉伸。我厂生产的均压罩规格较多,有Φ1000、Φ1200等多种。过去在兄弟单位的支援下,曾加工了几 套大型模具,但由于模具尺寸太大,加工尺寸和精度难于达到,使上下模具配合间隙不能保证。均压罩拉伸后表面严重起皱,质量很差, 不能在生产中使用。
