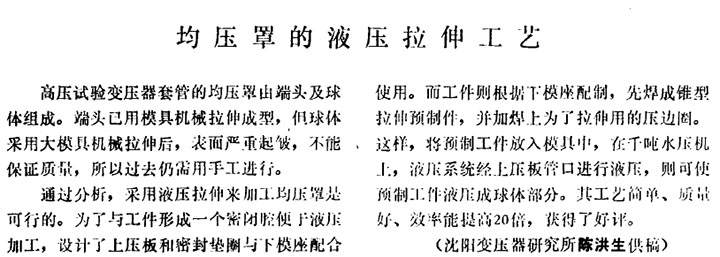

变压器:均压罩的液压拉伸工艺
广东兴迪液科 | 日期:2021-01-26
【作 者】 陈洪生 【刊 名】 变压器
【摘 要】 高压试验变压器套管的均压由端头及球体组成。端头已用模具机械拉伸成型,但球体采用大模具机械拉伸后,表面严重起皱,不能保证质量,所以过去仍需用手工进行。
以下是正文:
高压试验变压器套管的均压由端头及球体组成。端头已用模具机械拉伸成型,但球体采用大模具机械拉伸后,表面严重起皱,不能保证质量,所以过去仍需用手工进行。
通过分析,采用液压拉伸来加工均压罩是可行的。为了与工件形成一个密闭腔便于液压加工,设计了上压板和密封垫与下模座配合使用。而工件则根据下模座配制,先焊成锥型拉伸预制件,并加焊上为了拉伸用的压边圈。 这样,将预制工件放入模具中,在千吨水压机上, 液压系统经上压板管口进行液压,则可使预制工件液压成球体部分。其工艺简单、质量好、效率能提高20倍,获得了好评。
